tempertel^® - Druckschlauch

Kennzeichnung
tempertel^® auf Prägeband blau oder rot

Beschreibung
knickfester, elastischer Druckschlauch bis max. 150 °C, zur Förderung von Kalt- und Heißwasser

Konstruktion
Innenschicht:
elastische, elektrisch leitfähige, hochhitzefeste glatte Schlauchseele aus Spezialelastomer

Druckträger:
temperaturstabilisierte Spezialgewebeeinlagen und ab NW 32 zusätzlich mit Stahlspirale

Außenschicht:
temperaturfestes, alterungs- und abriebbeständiges Elastomer

Temperaturbereich
-40 °C bis +150 °C

Beständigkeit
hoch temperiertes Prozess- oder Kühlwasser ohne Ölzusätze, ölfreie Druckluft, leichte Säuren und Basen (fragen Sie unsere Anwendungstechnik)

Anwendungsbereich

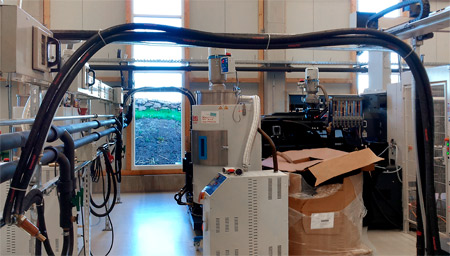

Bei hohen thermischen Anforderungen an wassertemperierten Spritzgusswerkzeugen und bei starker Hitzeeinwirkung von außen, die in der allgemeine Industrie vorkommen.

Medien
Wasser oder Heißwasser (Heißwasser: Temperatur >100 °C, Druck >1 bar), nicht geeignet für Dampf

Besonderheiten
Thermisch stabilisierte Spezialwerkstoffe für den harten Einsatz im dauerhaften Hochtemperaturbereich.
Auf Anfrage können Sie Werte zur Wärmeleitfähigkeit und zur Diffusion erhalten.

Einbauhinweise
Bitte beachten Sie die Hinweise im Merkblatt T 002 der Berufsgenossenschaft. tempertel^® kann in Energieführungsketten, z.B. Fabrikat Igus oder Kabelschlepp, bei ordnungsgemäßer freier Verlegung (Längendehnung von ca. 5 % sind zu berücksichtigen) eingesetzt werden.

Sicherheitshinweise
Es wird empfohlen die Schnittkanten der Schläuche vor dem Einbau zu versiegeln, um das Eindringen von Feuchtigkeit in die Schlauchwand zu verhindern. Die technischen Daten sind unter Verwendung von Schlaucharmaturen nach DIN EN 14420 ermittelt und überprüft worden. Die technischen Daten sind unter Verwendung von Schlaucharmaturen nach DIN EN 14420 ermittelt und überprüft worden.
Weitere Hinweise über den sicheren Umgang mit Heißwasser entnehmen Sie bitte dem Merkblatt T 002, Kapitel 6.3.3 „Zusätzliche Hinweise für den Umgang mit Schlauchleitungen für Dampf und Heißwasser“

Datenblatt zum Download (PDF)
